Standarder
DIN VDE 0271.
Kablarna uppfyller EU:s LVD (Lågspänningsdirektiv) och RoHS-direktivet (Begränsning av farliga ämnen) samt REACH (Europeisk kemikalieförordning). De är fria från silikon, kadmium och fria från ämnen som skadar lackers vätningsegenskaper. Kablar med PVC-mantel är flamskyddade och självsläckande enligt DIN EN 60332-1-2 (IEC 60332-1). Kablar med PE-mantel är UV-beständiga, men inte flamskyddade.
Teknisk Data
- Märkspänning kV 0,6/1
- Provspänning kV 4
- Kabeltemperatur ºC vid förläggning (min) -5
- Kablar med PVC-mantel -20
- Kablar med PE-mantel +90
- efter förläggning (max)
- Högsta tillåtna driftstemperatur (ledare) °C +90
- Kortslutningstemperatur °C +250
- Strömförmåga enligt HD 603 S1-1994 5G
- vid normal drift: tabell 14+15
- vid kortslutning: tabell 17
- kortslutningstid max 5 sekunder
Användning
Kablar för speciella applikationer, t.ex. som enledarkabel för järnvägsdragning av likström och växelström. Även som returströmskabel i likströmsystem upp till 0,6/1 kV. Företrädesvis för anslutningar i luftledningar och räls, för förläggning i rörledningar och rännkanaler samt direkt i marken.
Transporttjänsternas regler och standarder gäller vid val av järnvägsdragningens strömkablar.

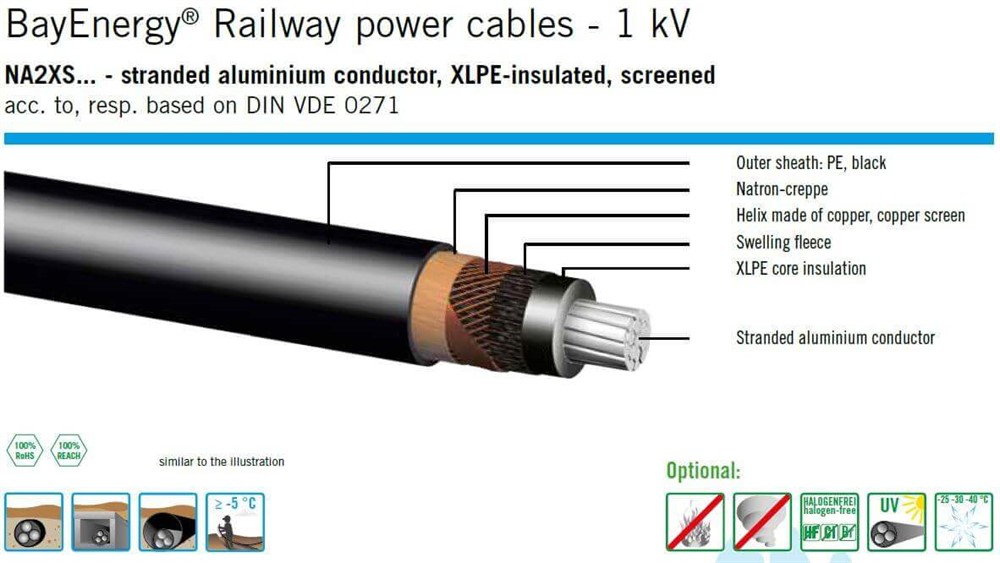

Typbeteckningskoder
N kablar enligt standard
(N) kablar baserade på standard
A ledare av aluminium
2X isolering av tvärbunden polyeten (XLPE)
S skärm av koppar
(F) längsvattentät i skärmsektionen
Y yttre mantel av polyvinylklorid (PVC)
2Y yttre mantel av polyeten (PE)
RM cirkulär ledare, mångtrådig
Beställningsexempel
NA2XS(F)2Y 1x400 RM/35 0,6/1 kV
