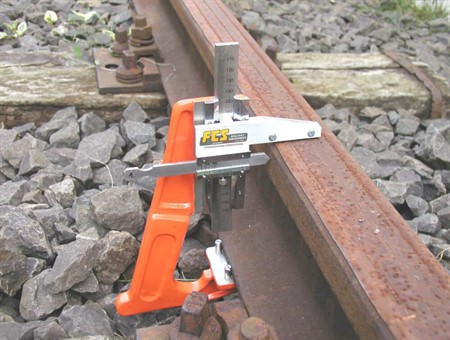

MUR 90 är ett robust och lättanvänt mätinstrument som används för mätning av rälshöjd och sidoslitage på olika rälstyper. Instrumentet mäter även slitage på styrningsytan vid 14 mm under planet som bestäms av löpytan, vilket ger en tydlig bild av rälsens slitagegrad.
Instrumentet fästs enkelt mot rälsens fotyta och hålls säkert på plats med hjälp av inbyggda magneter i basdelen. Sidokontakten säkerställs av två bultar som också är integrerade i basdelen. Rälshöjden avläses via den vertikala skalan, medan slitaget på styrningsytan visas på den horisontella mätskalan som en avvikelse från det teoretiska värdet för respektive rälstyp.
MUR 90 har en aluminiumram, mätdelar i rostfritt stål och totalt sex fästmagneter som ger stabil fastsättning mot rälsen. Instrumentet är konstruerat för snabb och enkel användning och kräver endast ett fåtal moment för att läsa av mätvärdena.
Tekniska data
- Mätområde rälshöjd: 110–200 mm
- Mätområde sidoslitage: 0–25 mm
- Mätbara rälstyper: S49, UIC 54, UIC 60
- Upplösning: 1 mm
- Noggrannhet: ±1 mm
- Driftstemperatur: –25 till +90 °C
- Förvaringstemperatur: –35 till +100 °C
- Mått (L × B × H): 245 × 250 × 60 mm
- Vikt: 1,2 kg
