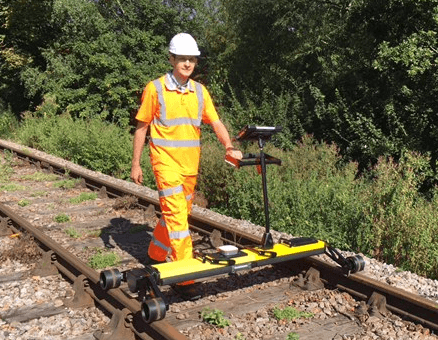

Med en enda spårregistrering gör ABT7000 det möjligt för spårtekniker att snabbt identifiera, mäta och reparera cykliska toppfel och triggerpunkter; säkerställer att linjehastigheten snabbt återställs utan behov av en TRV-inspelning.
Fullt godkänd för användning av Network Rail mäter ABT7000 även spårgeometridata som spårvidd, rälsförhöjning, vridning och avstånd.

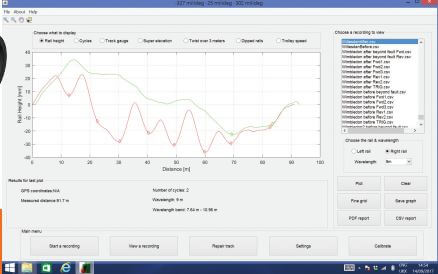

Användargränssnittet tillåter spårning inspelningar att se på webbplats samtidigt som den tillhandahåller live underhållsvägledning i form av lyftrekommendationer och hög/lågpunktsidentifiering.

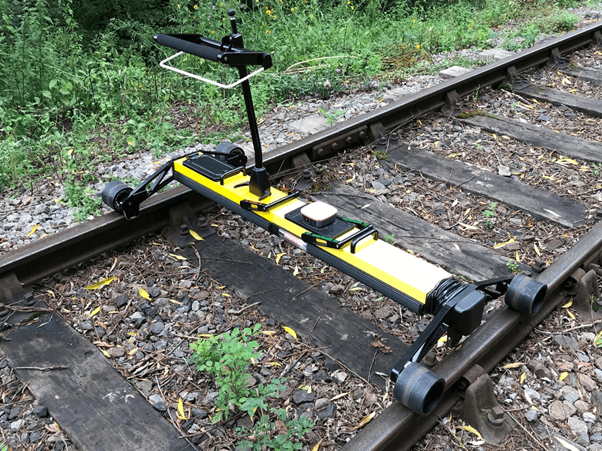

ABT7000 är inte bara ett verktyg för mäter Cyclic Top, vagnen har två mätlägen som är omkopplingsbar via användargränssnittet.

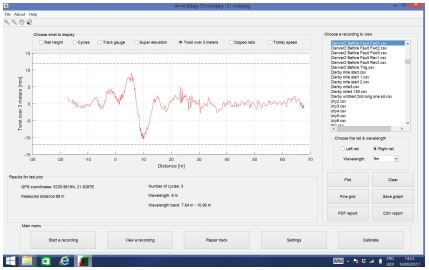

Track Geometry-läget inaktiverar Cyclic Top-funktion och tillåter användare att spela in bara mätare, kan inte, avstånd och vridning.

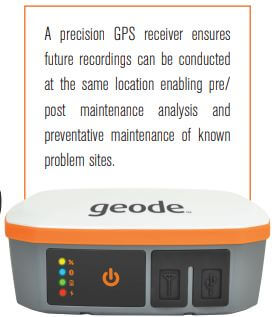

En precision GPS-mottagare säkerställer framtida inspelningar kan genomföras på samma plats som möjliggör pre/efter underhållsanalys och förebyggande underhåll av kända problemsidor.
Systemfunktioner
- Cyklisk toppidentifiering - 4,5 m, 6 m, 9 m, 13 m och 18 m våglängder
- Cyklisk toppmätning - Vänster och höger skenor mäts samtidigt

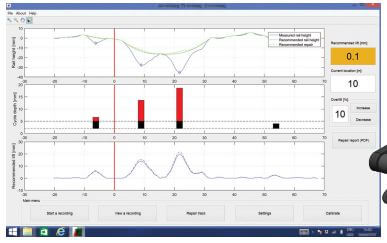

- Före underhållsvägledning - Live High/Low Point Identifiering och lyftvägledning
- Efter underhållsinspektion - Underhållseffektivitetsanalys
- Förebyggande inspektion - Noggrann återinspektionspositionering via Precision GPS
- Triggerpunktsidentifiering - Lokaliserar och mäter spårfel
- Registrering av spårgeometri - mätning, rälsförhöjning, avstånd och vridmätning
- Spåra geometrirapportering - Live datavisning/analys + exporterbar data
Fysisk specifikation
- Vikt - 23,5 kg
- Mått - 1700mm x 1012mm x 716mm
- Batteritid - 12 timmar ca
- Batterityp - Li-on uppladdningsbar
- Filtyper - PDF och .CSV
- GPS - Förväntad noggrannhet: 1,5m
- Kommunikation - Trådlös
- Surfplatta - Panasonic ToughPad FZ G1
- Skärm - 10,1” läsbar i dagsljus
- Operativsystem - Windows 10
- Batteritid - Normalt 6 timmar
- Robusta egenskaper - IP65, 6 fots fallbeständig
- Temperatur - -20°C till +50°C
- Data - USB eller trådlös överföring
Mätspecifikation
- Distans - Räckvidd: 0-200Km, Noggrannhet: +/- 1 %, Upplösning: 10 mm
- Spännvidd - Räckvidd: -25 mm till +50 mm, Noggrannhet: +/- 0,5 mm, Upplösning: 0,1 mm
- Kant - Räckvidd: +/- 250 mm, Noggrannhet: +/- 0,5 mm, Upplösning: 0,1 mm
- Vridningslängd: Valbar av användaren, Noggrannhet: +/- 0,5 mm, Upplösning: 0,1 mm
- Cyclic Top - Distans Räckvidd: 2m-200m
Våglängder: 4,5m, 6m, 9m, 13m och 18m
Cykeldjup Noggrannhet: +/- 2 mm
Upplösning: 0,1 mm
