Specifikation:

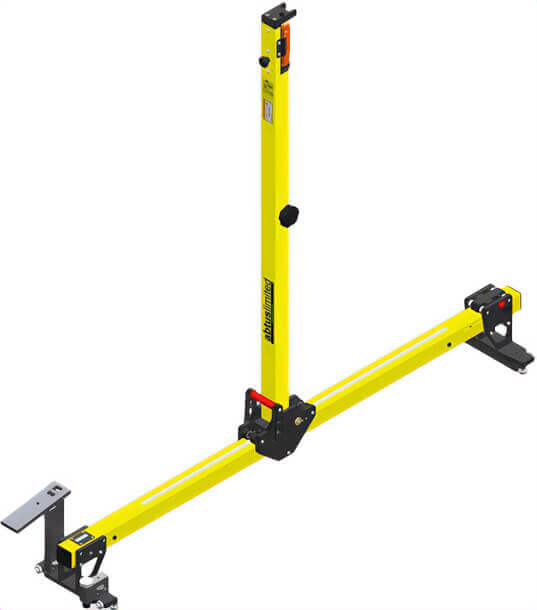

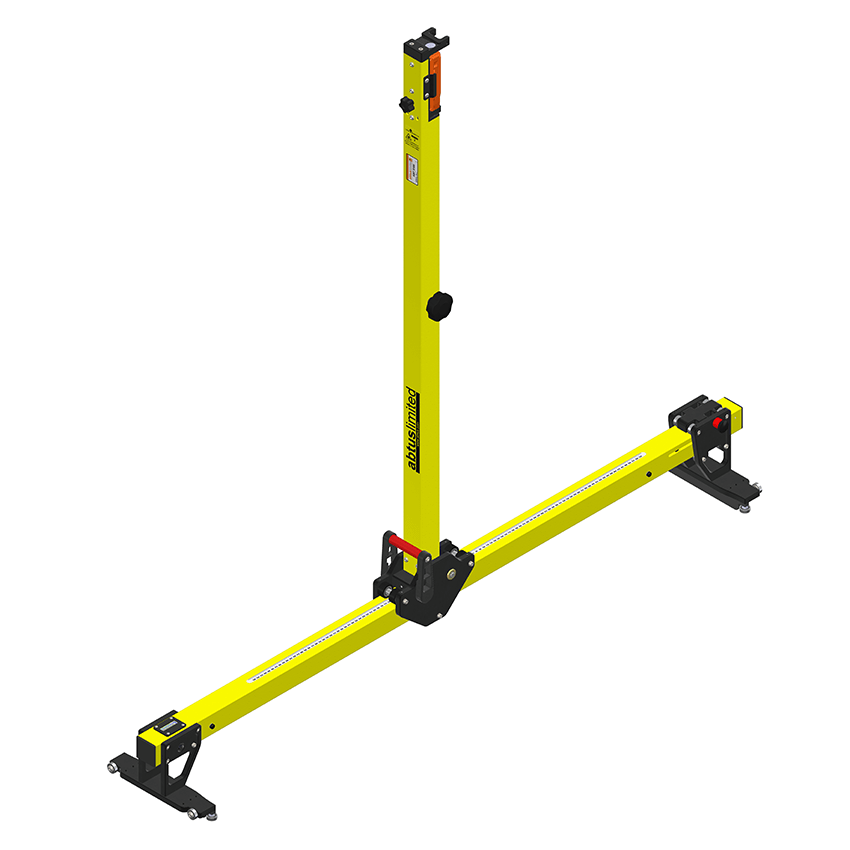

ABT 8100 är ett lättviktsinstrument för mätning av kontaktledningens höjd, sidoläge med hjälp av en Hilti PD-E mätlaser.
Med ABT 8100 kan man även att mäta rälsförhöjning och avstånd till närliggande objekt, tex perrongkant eller kontaktled.stolpe
Enklare och snabbare kan man inte mäta.
Laserinstrumentet är placerat i ögonhöjd och har ett 90˚ prisma för att enkelt placera lasermarkören på kontaktledningen.

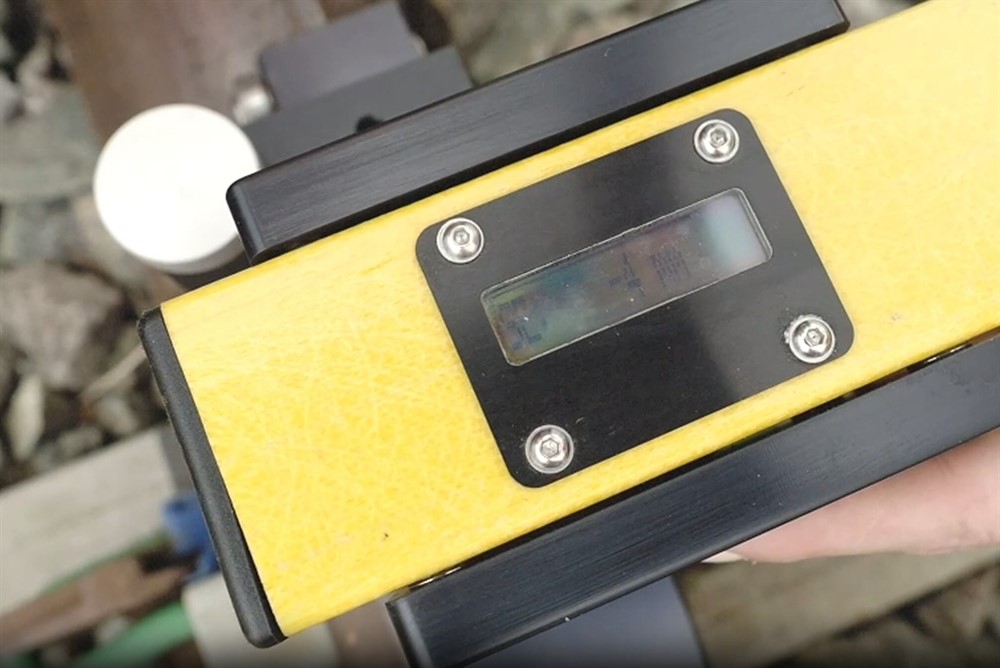

Instrumentet fungerar i alla ljusförhållanden och höjdmåttet visas i den upplysta LCD-displayen.

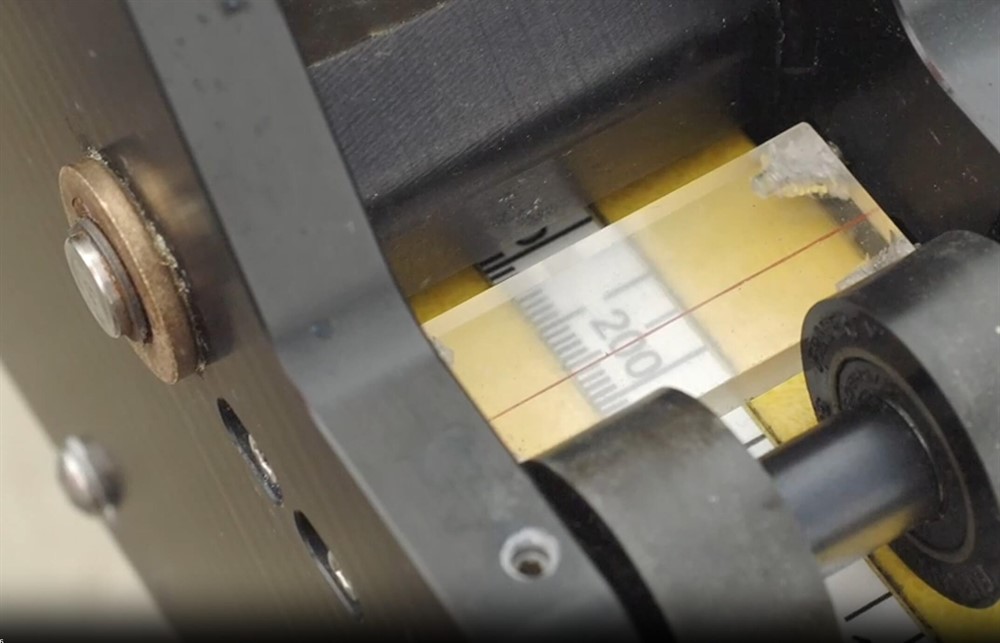

Sidoläget avläses på en reflekterande linjal.
Höjdmåttet kompenseras för laserns höjdförskjutning och inga beräkningar för avlästa värden krävs.

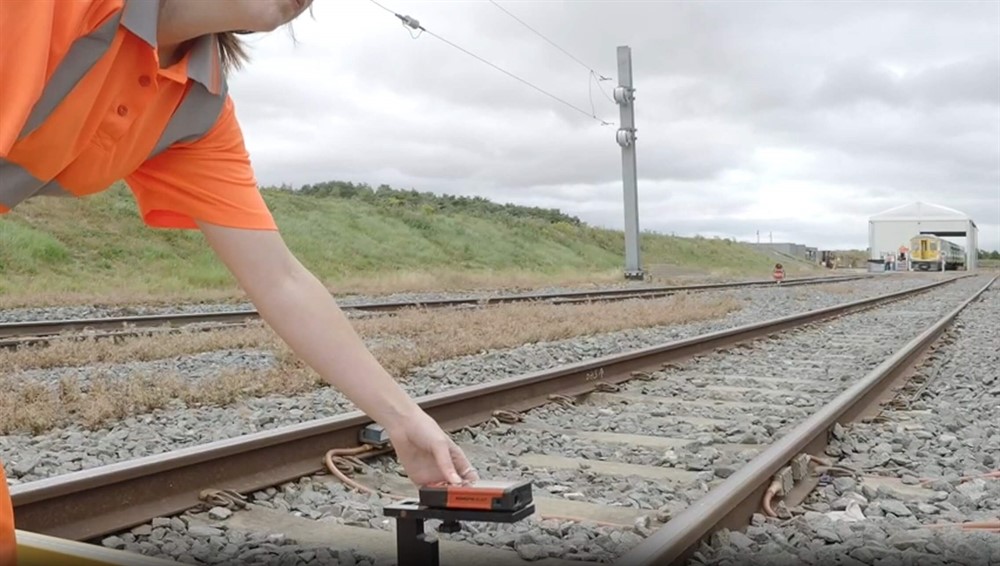

För att avläsa avstånd till närliggande objekt flyttas laserinstrumentet till fästet på den horisontella skenan.

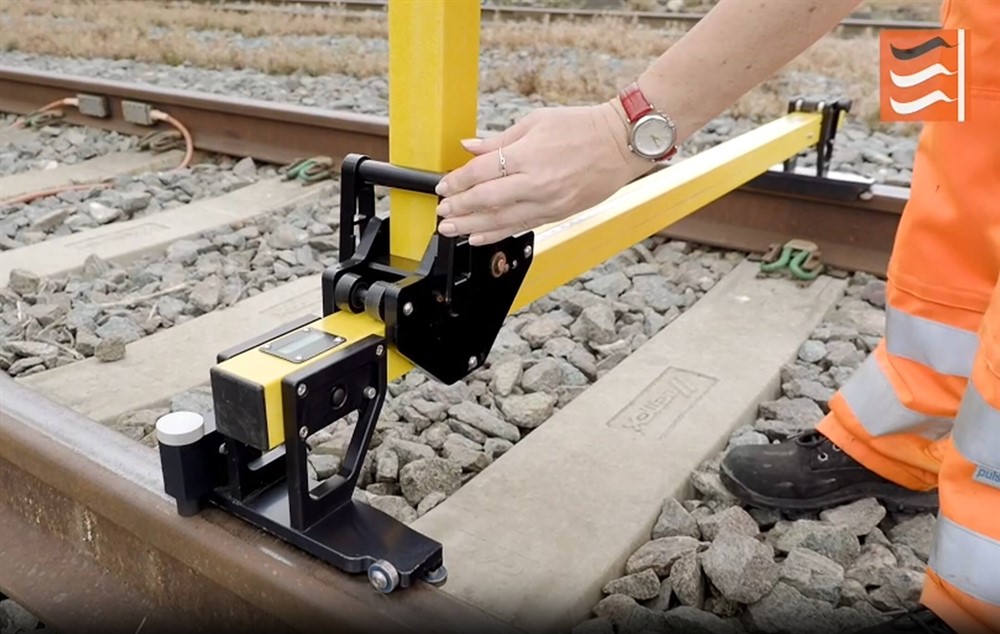

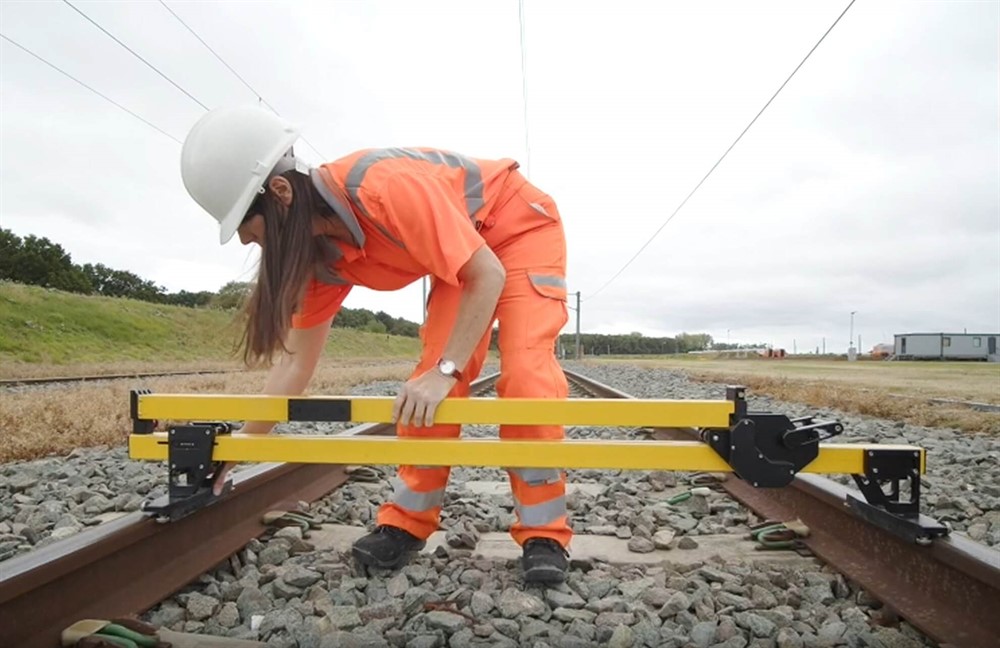

Den vertikala mätstången fälls ner till horisontellt läge vid transport och lagring.
ABT 8100 mäter:

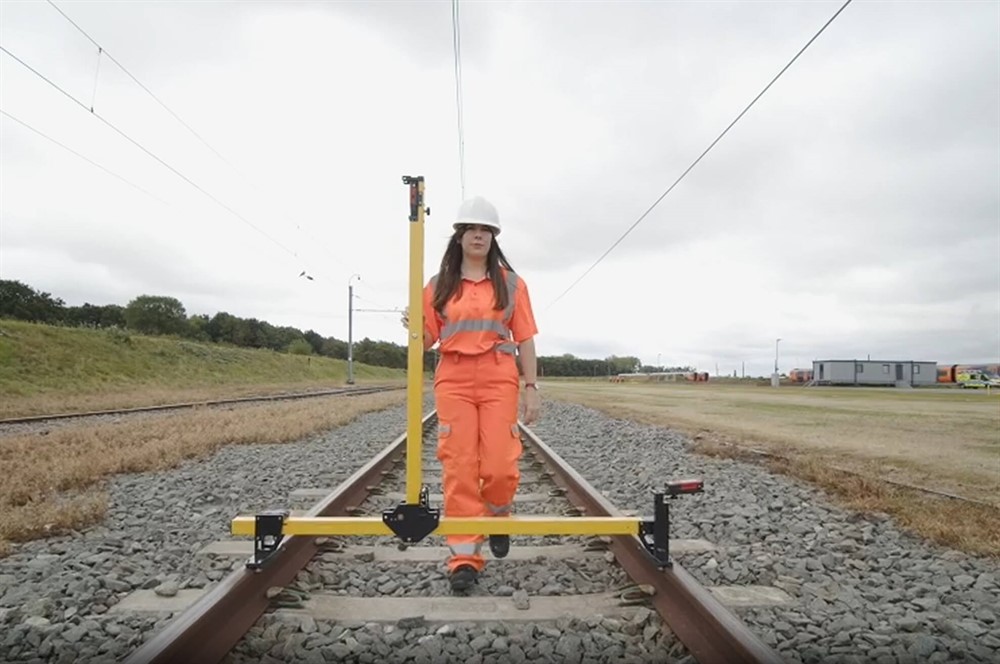

- Höjd på kontaktledning (laser)
- Sidoläge kontaktledning (värde visas analogt direkt på linjalen utan omräkningar)
- Avstånd till närliggande objekt (laser)

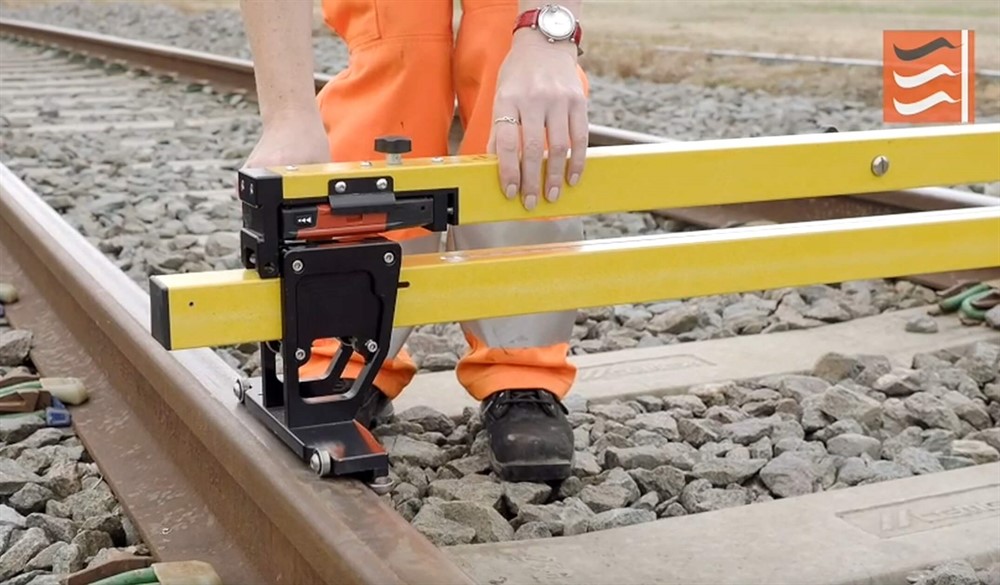

- Rälsförhöjning
Funktioner
- Helt avisolerad
- Bakgrundsbelyst för natt-/tunnelarbete
- Automatisk avstängning
- Rail Edge to Face of Structure (REFOS) fäste

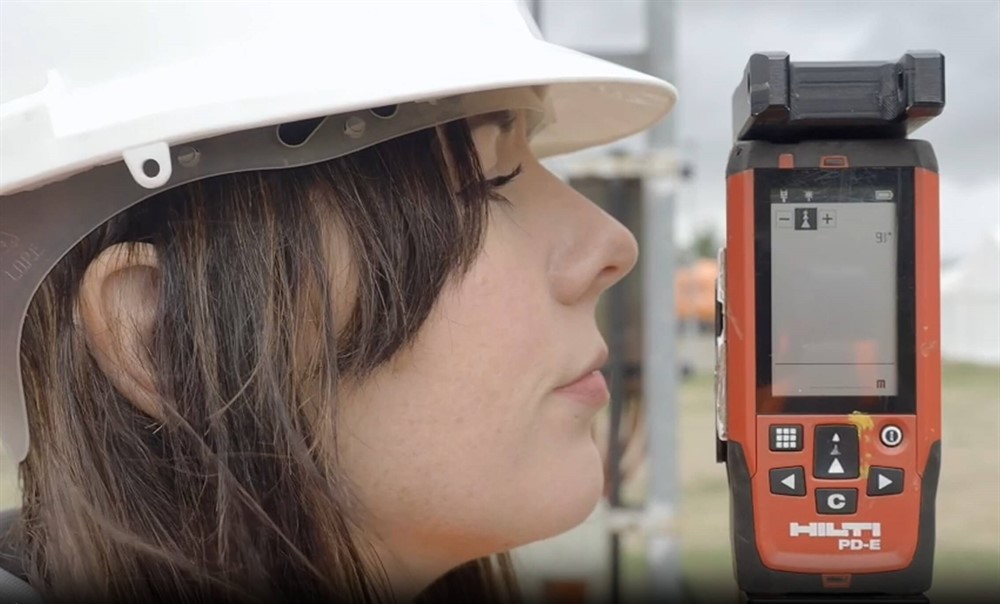

- Hilti PD-E Laser
- Vadderad bärväska
